1 引言

　　3030燈珠/2835燈珠Top LED器件主要采用熱塑性(Thermoplastic plastics，TPP)支架，這是一種成熟的LED封裝支架。目前，TPP支架塑封材料主要使用的是PPA、PA6T等熱塑性樹脂，這類支架的氣密性問題一直無法得到改善，吸水性較強且PPA本身會變色，這些問題都會影響LED器件的可靠性[1]。近幾年，國外一些LED企業從微電子封裝領域引進一種新的封裝形式，即環氧模塑料(Epoxy molding compound)封裝，簡稱EMC封裝。EMC是一種熱固性塑料(Thermosetting plastic)，在日本已是非常成熟的技術，中國臺灣地區也在幾年前開始研發，內地則起步較晚[2]。由于EMC封裝具有良好的性能優勢，被很多LED 企業看好，已經逐漸成為一個十分熱門的封裝技術。

　　2 EMC材料簡介

　　EMC是一種重要的微電子封裝材料，通過封裝工藝將半導體芯片包覆形成保護，以免受到外部環境的破壞;同時EMC也起到一定的散熱效果。EMC具備可規?；a(chǎn)和合理的可靠性特點，是半導體封裝常見的封裝材料之一[3~4]。

　　二十世紀中期，環氧、酸酐固化體系模塑料被應用在塑封晶體管中。隨著技術的不斷發展，各種具備如阻燃型、低水解氯、低應力、低膨脹、低翹曲等優良性能的EMC被研發出來，以提高半導體器件的性能和可靠性[3~4]。近幾年，EMC開始被引入到LED封裝領域，對提高LED封裝器件的性能和可靠性有很大的幫助。

　　EMC的主要成分有填充劑、環氧樹脂、固化劑、偶聯劑、阻燃劑、脫模劑、改性添加劑等;其中填充劑含量最高，可以改善環氧樹脂的參數和性能，如降低膨脹系數、提高熱導率、增加彈性模量等;環氧樹脂作為基體樹脂將其他組分結合在一起，環氧樹脂決定了EMC固化物的機械、電氣、耐熱等性能 [3~5]。隨著半導體技術的飛速發展，人們不斷研究EMC材料特性和優化工藝參數，使得EMC的性能得到不斷提升。

　　3 EMC支架的主要特性

　　EMC具有高可靠性、高導熱性、高耐熱耐濕性和低應力、低膨脹系數等優良性能，十分適合于LED封裝器件。LED EMC支架是一種高度集成化的支架，被人們稱為第三代LED支架;相比于第一代PPA預塑封框架和第二代陶瓷基板，EMC支架可具有實現大規模生產、降低成本、設計靈活、尺寸更小等優勢[2]。

　　由于LED是發光器件，封裝材料除了要保證器件的良好散熱和氣密性要求外，還要使器件具備良好的取光效果，亦即材料必須要有高反射率，德國 Hankel公司生產的一款型號為GR10000402B的EMC，對460 nm左右藍光的反射率高達94.8%。雖然傳統PPA的反射率也可以達到93%左右，但在經過1 000 h的高溫老化后，其反射率已降到50%以下，而Hankel公司的此款EMC支架經過1 000 h、150 ℃高溫老化后，仍有80%左右的反射率。

　　表1是EMC支架和傳統PPA支架的性能參數對比，從表中數據可以看出，EMC材料相比于傳統PPA材料，在高溫老化后光反射率、熱膨脹系數、材料連接強度等方面均有較大改善和提升，更加適用于高品質、大功率LED器件封裝。

　　表1 EMC支架和PPA支架的性能參數對比

　　4 EMC支架的優勢

　　從表1中的對比數據來看，EMC有明顯的封裝性能優勢，很適合用在LED封裝器件。EMC支架相比PPA支架具有較大優勢：

　　(1)PPA支架的氣密性問題一直是LED器件的一個難題，而EMC有更低的熱膨脹系數、良好的粘結性能和耐腐蝕性能，其氣密性比PPA有很大的提升，進而提升LED器件的可靠性。

　　(2)EMC還具有抗紫外線能力，可以降低LED支架的黃化速度，用EMC做的LED器件可以更好地適應戶外復雜環境。

　　(3)EMC較低的熱膨脹系數可以讓器件承受更高的溫度而不影響器件可靠性。相同體積的LED器件，使用EMC的LED可以通過更高的電流。如傳統PPA材料的3014 Top LED器件，正向電流IF不超過40 mA;而EMC封裝的3014 正向電流可以達到150 mA，使得LED功率達到0.5 W。對于3030和3535EMC封裝的LED可以通過350 mA，功率達到1 W以上[2]。

　　(4)LED技術發展至今，其光效(lm/W)的提升速度很快。隨著LED光效的提升，人們開始關注單位流明的成本，即lm/$。對比傳統 PPA材料，EMC使得LED器件可以在同樣甚至更小的體積下實現更高功率，獲得更高的光通量。雖然目前EMC的價格比PPA貴，但從單位流明的成本上，EMC的成本優勢十分明顯。另外，EMC由于其生產工藝的特點，加工精度比傳統封裝有很大的提升，集成化程度非常高，生產效率也可以大大提高，進一步提高了成本優勢。

　　5 EMC支架工藝制程

　　EMC主要是以熔融混合擠出法制作而成[5];而LED EMC支架則采用蝕刻技術，將EMC和蝕刻銅基板在模塑設備封裝加熱而成[2]。

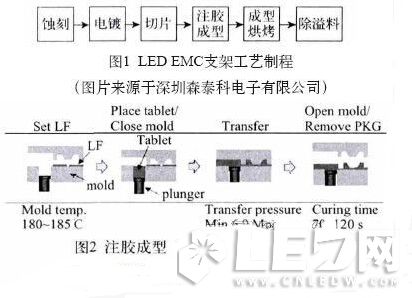

　　LED EMC支架工藝制程如圖1所示，包含蝕刻、電鍍、切片、注膠成型、成型烘烤、除溢料等工序;其中注膠成型是主要工序，由成型(molding)設備完成，圖2是EMC支架注膠成型的工藝過程示意圖和一些關鍵工藝參數。

　　6 EMC應用在LED封裝中的一些問題

　　EMC應用在LED封裝中的一些問題EMC被應用于LED支架，成為L(zhǎng)ED第三代支架，相比前兩代LED支架，具有明顯的性能優勢和突出的應用效果，但同時也還存在一些問題。(1)EMC是一種熱固性塑料，被引入到LED封裝后，根據LED產品的特點和性能要求對材料成分進行改良，但其填充料和環氧都跟微電子封裝的材料相近，因此EMC在微電子封裝中的一些常見缺陷在LED封裝中也會存在，比如存在氣孔、麻點、開裂、溢料和氣密性、固化后比較脆等不良問題[6~8]。

　　(2)EMC的氣密性雖然比PPA有較大的改善，但因材料本身仍具有吸水性，無法完全避免氣密性問題[9]。雖不能完全解決氣密性問題，但后續可以進一步改善，比如研究和添加一些改性添加劑或者從工藝制程去控制，優化制程參數;其中要特別注意控制溫度變化導致界面材料的熱膨脹系數差異，這個差異會影響EMC與銅引線框架的相對位移[1]，進而形成水汽滲入的通道。

　　(3)由于LED封裝的EMC仍需從國外進口，當前EMC的價格比PPA貴。隨著EMC材料水平和工藝技術的不斷發展以及EMC在LED封裝中的使用規模不斷加大，EMC封裝LED器件的成本優勢將逐步凸顯出來。

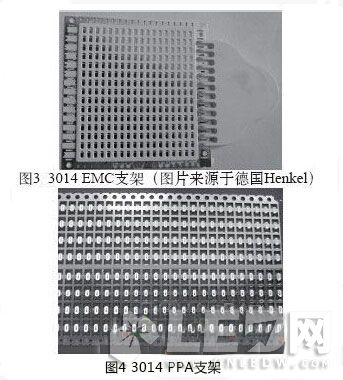

　　(4)LED封裝如要引入EMC，需要較大的資金和研發投入[2]，主要是因?yàn)镋MC支架的結構與傳統PPA支架有一定差異，見圖3所示的 3014 EMC支架和圖4所示的3014 PPA支架。兩種支架在結構上的差異導致在封裝工序上的不同。如在切筋工序中，PPA支架采用配套的工裝，通過沖床沖壓而成;而EMC支架封裝的LED則要采用劃片機切割。如果要引入EMC，則需要對部分原有設備進行工裝夾具調整或改進，甚至有些設備需要更換，這勢必會增加更多的投入，這是目前很多國內支架廠商和LED封裝廠商仍在猶豫是否要引入EMC的主要原因。

　　7 結束語

　　當前，LED行業由于產能過剩問題，競爭十分激烈，而在市場拼殺中，價格是首當其沖。LED燈具價格仍然高于傳統燈具，需要進一步降價才能完全打開規模最大的通用照明市場。為此，所有LED企業都在積極研究新材料、新技術和新工藝等，以提高LED產品性能，降低成本，最終提升產品整體競爭力。

　　由于EMC的特性?xún)?yōu)良和工藝簡單等特點，使得EMC支架十分適用于功率在0.5~2 W之間的LED器件，其成本優勢十分明顯，LED器件的性能和可靠性方面也有較大提升。因此， EMC支架封裝的LED將逐漸成為中大功率LED器件的主流選擇。隨著EMC的引入，LED產品的價格將會有更大的降價空間，這也勢必加快LED照明燈具進入通用照明市場的步伐。
