行業現狀：

　　成本驅動模式，驅動著技術的發展，LED燈珠封裝行業也離不開這個模式。LED行業下游應用不斷推陳出新，推出瓦數更高、散熱結構更小、成本更低的光源、燈具。這些產品在熱處理上帶來了極大的難題，同時也給LED燈珠提出了更苛刻的可靠性要求，特別是在防硫化、防氧化、防溴化。

　　眾所周知，LED亮度衰減是因為鍍銀層發黑造成。

　　發黑，可以是硫化現象，指的是由于環境中的硫(S)元素在一定溫度與濕度條件下，其中-2價的硫與+1價的銀發生化學反應生成黑色Ag2 S的過程；

　　也可以是氧化現象，指的是由于環境中的氧(O)元素在一定溫度與濕度條件下，其中-2價的氧與+1價的銀發生化學反應生成黑色Ag2 O的過程；

　　也可以是溴化現象，指的是由于環境中的溴(Br)元素在一定溫度與濕度條件下，其中-1價的溴與+1價的銀發生化學反應生成淺黑色AgBr的過程。

　　當然，其他的6A、7A族的元素同樣有可能進入LED燈珠封裝體內部致使鍍銀層變色而降低LED燈珠的亮度。

　　解決方法

　　那么，這些硫、氧、溴等物質是從哪里進入到LED燈珠封裝體的內部與鍍銀層發生反應的，了解這個進入通道，對我們解決發黑問題有著決定性的意義。

　　各種通道是否都能有效地阻斷成為我們解決問題的關鍵。

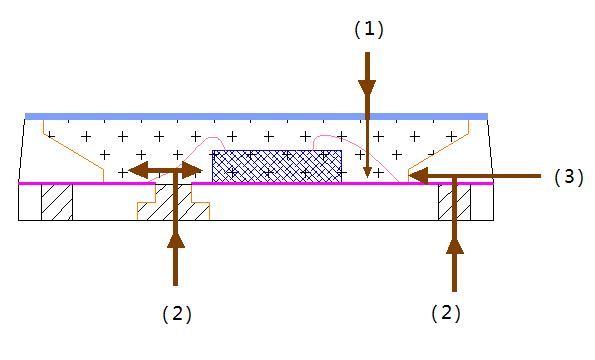

圖1

　　有機硅、硅樹脂（這里統稱為硅膠）被普遍用來作為5050LED燈珠的封裝膠，其具有一定的透濕透氧性，特別是在高溫的環境下，硫、氧、溴等元素很容易穿透硅膠進入到LED燈珠封裝體內部。

　　業界采用的方法1:硬硅膠封裝

　　目前，大多數LED封裝廠采用硬度更高的硅膠作為LED燈珠的封裝膠材可以延緩發黑的時間，但硬度更高的硅膠帶來的應力問題增加了LED燈珠封裝體內部結構的可靠性風險。在熱脹冷縮的情況下，LED燈珠內部的鍵合線容易被拉斷導致功能性失效。然而，即便用了硬度更高的硅膠，硅膠的玻璃轉移溫度只有50~70℃，在高溫狀態下，硅膠的分子結構的間隙變大，硫、氧、溴等物質同樣很容易便進入到LED封裝體內部與鍍銀層發生反應。

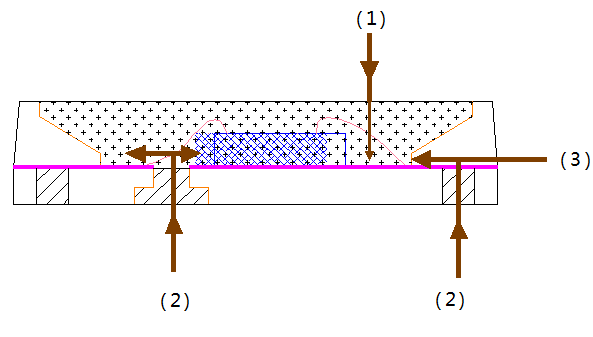

圖2

　　業界采用的方法2:硅膠表面涂布有機阻氣材料

　　因此，也有不少LED封裝廠仍然采用較軟一點的硅膠，在LED燈珠封裝體表面涂布一層有機阻氣材料，在延緩發黑時間的同時，避免了硬度高的硅膠的應力問題。

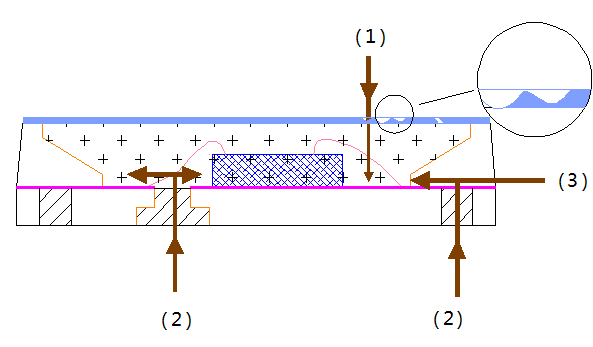

圖3

　　不難看出，采用硬度更高的封裝膠或表面涂布有機阻氣材料，這兩種解決發黑問題的方法都只是在膠體正面通道（1）做了改善，其他通道仍然沒有阻斷，硫、氧、溴等物質輕而易舉的進入到LED燈珠封裝體內部，這兩種方法效果甚差。更甚者，涂布在LED燈珠表面，在后期的加工中，有機阻氣層容易被磨損。同時，有機阻氣材料長期在高溫環境下容易降解、發生分子裂變而開裂，最終還是起不到有效的保護作用。

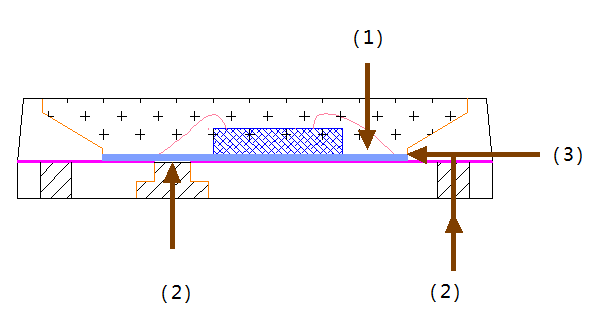

圖4

　　業界采用的方法3:鍍銀層涂布有機阻氣材料

　　由于貼片型的LED結構決定，(2)、(3)通道的阻隔難度相當大，這也是目前的LED封裝行業的技術瓶頸。阻斷通道，難上加難，要有效解決發黑問題，只能在鍍銀層表面做徹底的保護。部分LED封裝廠在鍍銀層表面涂布有機阻氣材料，即便未能通道未阻斷，硫、氧、溴等物質進入LED封裝體內部也無法與鍍銀層發生反應。

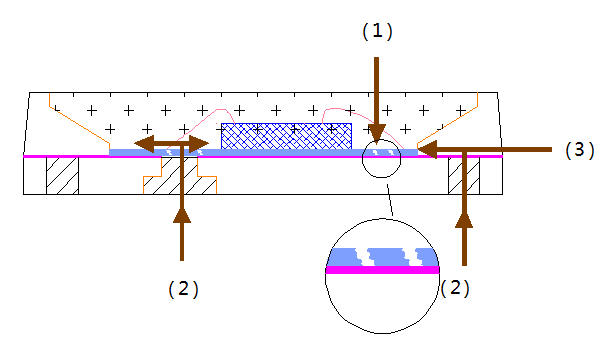

　　圖5

　　然而，這種有機阻氣材料的厚度和一致性較難掌控，重要的是有機材料長期在高溫環境下容易降解，發生分子裂變，有機阻氣層開裂，最終還是起不到很好的保護作用。

圖6

　　在解決發黑問題上采用先進、前沿、獨特的PPL技術，在鍍銀層表面沉積一層無機物，該無機物具有優異的致密性，有效阻隔硫、氧、溴等物質與鍍銀層的反應。同時，其具有持久穩定的化學性能，在耐腐蝕、耐高溫上有非常突出的表現，徹底解決硫化、氧化、溴化引起的發黑問題。采用本公司的PPL技術量產的產品在110℃高溫條件下的硫化實驗比普通產品的水平高出40%。

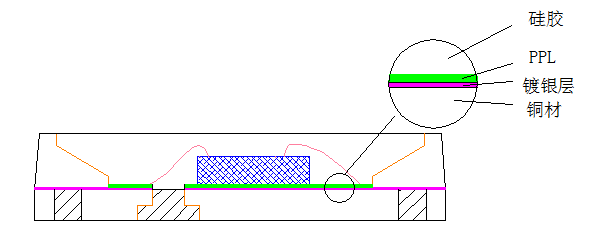

PPL解剖圖

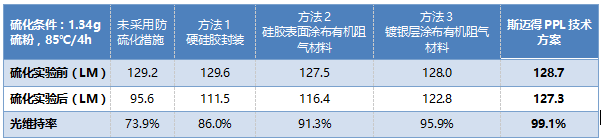

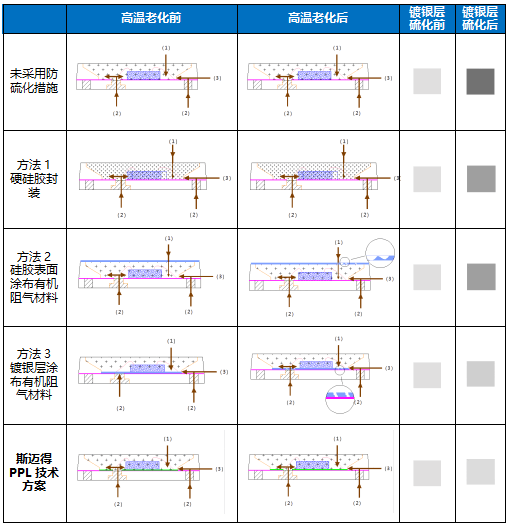

　　不同防硫化方法防硫效果對比：

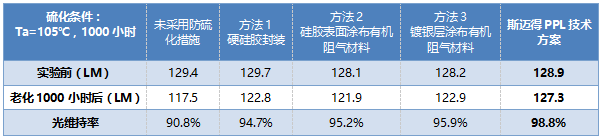

　　高溫老化實驗對比：

　　高溫老化、硫化前后對比

　　PPL技術，重新賦予了LED燈珠壽命長的特性，結合PPA、PCT注塑成型的支架載體所封裝的LED燈珠在絕大多數的應用中可實現壽命（L70）長達50000小時以上，PPL技術將在更嚴苛的應用中大放異彩。

　　2017年1月份，PPL無硫化產品解決方案在國內首家實現量產。推出的PPL無硫化工藝解決方案可以覆蓋全系列SMD、SMC、EMC產品，可以徹底解決硫化問題，截止目前，已經申請3份發明zhuanli。

　　另外，EMC3030/5050/7070產品使用更廣泛。在戶外照明中，尤其是EMC5050產品，1W情況下可以達到光效240LM/W,結合PPL防硫技術，SMC封裝，可靠性更高，SMC5050/7070產品會在戶外產品應用中得到一個突飛猛進的增長。同時，也會廣泛應用在大功率產品、汽車照明等領域。
