你相信嗎，SK6812燈珠的顏色其實是活的：它們具備靈動，能夠讓各種空間的色彩影響我們的心情。不過，在大多數人的生活空間中，慘白或溫暖的燈光，我們普遍都習慣了。而新的LED變色燈，也就是具備調光、調色機制的LED燈具，可產生能改變空間氣氛的效果。

LED變色燈由電容降壓式穩壓電源、LED控制器(控制IC)及G、R、B三基色LED陣列組成。它的外形與一般乳白色白熾燈泡相同，但點亮后會自動按一定的時間間隔變色。迴圈地發出青、黃、綠、紫、藍、紅、白色光。變色燈的變色原是三種基色LED分別點亮兩個LED時，它可以發出黃、紫、青色(如紅、藍兩LED點亮?xí)r發出紫色光)；若紅、綠、藍三種LED同時點亮?xí)r，它會產生白光。如果有電路能使紅、綠、藍光LED分別兩兩點亮、單獨點亮及三基色LED同時點亮，則發出七種不同顏色的光來。外部燈泡必須采用乳白色的。這樣才能較好的混色，不可采用透明的材料。

LED變色燈適用于家庭生日派對、節日聚會、過節過年，給節日添加歡樂氣氛：也可用于娛樂場所及作廣告燈等。比方說，藍色燈暈襯托出清晨6點的清新柔和，透過溫暖的黃色、可愛的粉紅、輕松的綠色，可適用于舒適場景。浪漫的丁香色可讓人想起美好的回憶，家居或商業空間就能夠依據需要搭配顏色氣氛，就不需要改變室內裝修或燈具了。

不過，這類燈具有個比較麻煩的缺點，就是控制顏色變化的電路，需要的成本比較高，而驅動電路的壽命也會是個問題，目前業界有許多種解決方案來因應。

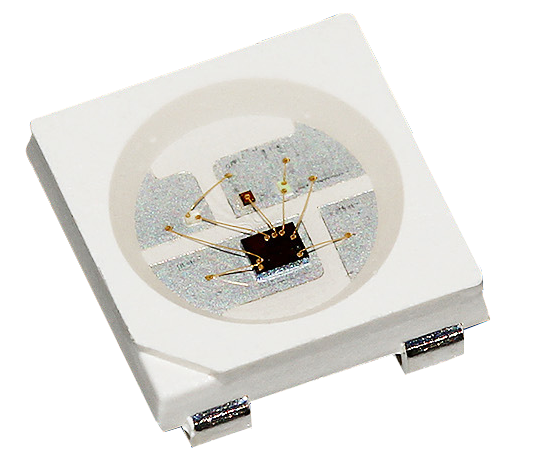

現在普朗克光電提供的SK6812燈珠完美解決了控制電路復雜的難題，SK6812燈珠采用5050封裝，四引腳設計，SK6812燈珠內部除了封裝了R/G/B三種顏色的芯片外，另外封裝了一顆明微IC控制器，從而完美地解決了幻彩燈珠控制線路復雜的難題。具體SK6812燈珠的參數如下：

型號	發光角度	顏色	功率(W)	電流(mA)	電壓(V)	波長	亮度(MCD)
PL-T5050ICRGB-C-C2	120	紅光	0.04	20	2.0-2.2	620-625	400-500
	120	綠光	0.06	20	3.0-3.2	520-525	800-1000
	120	藍光	0.06	20	3.0-3.2	465-470	300-400


注：公差±0.1mm(0.004inch)除非另有說明

NOTFS：Tolerances are±0.1mm（0.004inch）unless otherwise noted

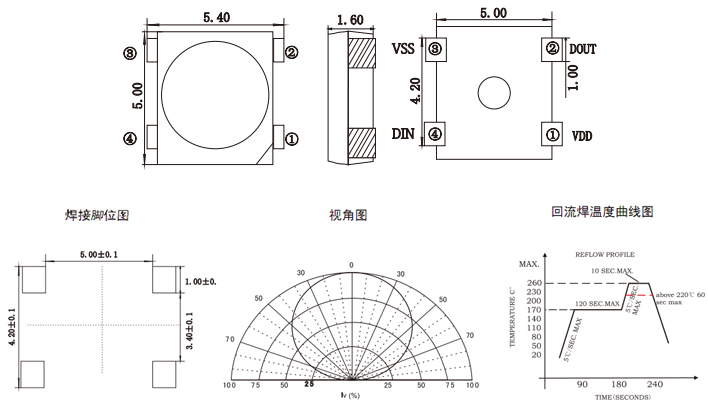

SK6812燈珠引腳圖與引腳功能

序號	符號	管腳名	功能描述
1	VSS	地	信號與電源接地
2	DIN	數據輸入	控制數據輸入
3	VDD	電源	供電管腳
4	DOUT	數據輸出	控制數據信號輸出

電氣參數（極限參數：Ta=25℃；CSS=0V）：

參數	符號	范圍	單位
輸入電壓	VIN	+5^+24	V
邏輯輸入電壓	VI	-0.5^VDD+5.5	V
工作溫度	Topt	-40^+85	℃
儲存溫度	Tstg	-50^+150	℃
ESD耐壓	CESD	4000	V

電氣參數（如無特殊說明，Ta=-20^+70℃；VDD=4.5^5.5V;VSS=0V）

參數	符號	最小	典型	最大	單位	測試條件
芯片內部電源電壓	VDD	-	5.2		V	-
R/G/B端口耐壓	VDS;MAX	-	-	26	V	-
DOUT驅動能力	IDOH	-	49	-	mA	DOUT接地，最大驅動電流
DOUT驅動能力	IDOL	-	-50	-	mA	DOUT接正，最大灌電流
信號輸入翻轉閥值	VIH	-	3.4	-		VDD-5.0V
信號輸入翻轉閥值	VIL	-	1.6	-		VDD-5.0V
PWM頻率	FPWM	-	1.2	-	KHZ	-
靜態功耗	IDD	-	1	-	mA	-

動態參數（Ta=25℃）

參數	符號	最小	典型	最大	單位	測試條件
數據傳輸速度	fDIN	-	800	-	KHZ	占空比67%(數據1)
DOUT傳輸延遲	TPLZ	-	-	500	ns	DIN→DOUT
DOUT傳輸延遲	TPLZ	-	-	500	ns	DIN→DOUT
