普朗克光電PLK6815B燈珠IC參數,斷點續傳燈珠,與WS2813、SK6822燈珠有什么不同?

PLK6815B燈珠是一款支持斷點續傳的燈珠，采用6PIN封裝，內置IC控制器，封裝了R(紅光)、G（綠光）、B（藍光）三基色燈珠，可實現1600萬色彩變化，256級灰度顯示。

PLK6815B幻彩燈珠可兼容WS2813燈珠，SK6822燈珠，SK6813燈珠等，采用純銅支架，純金線焊接，具有斷點續傳功能，具有發熱小，散熱快，高亮度、高穩定性等特點，與SK6812燈珠最大的特點是，支持斷點續傳功能。

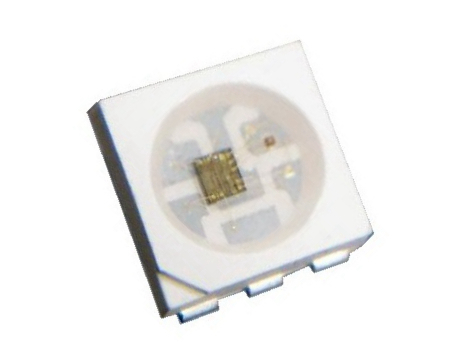

PLK6815B燈珠

以下為斷點續傳燈珠的電性參數：

產品名稱Part Number: PLK6815B
極限參數Absolute maximum ratings (TA=25℃)
參數Parameter				符號 Symbol		額定值 Rat		Unit (單位）
輸入范圍Input range				^VIN		3.0～7.5		V
邏輯輸入電壓Logic input voltage				V_I		-0.5～+5.5		V
工作溫度 Operating Temperature				Top		-40~+85		℃
儲存溫度 Storage Temperature				Tstg		-50~+150		℃
ESD耐壓 ESD pressure				^VESD		4K		V
電氣參數Electrical parameters TA=-20℃∽70℃ VDD=4.5∽5.5V VSS=0V
參數 parameters	符號 Symbol	最小 Min	典型 Typical		最大 Max		單位 Unit		測試條件 Test condition
芯片內部電源電壓 Chipinternalpowersupplyvoltage	^VDD	---	5.0		7.0		V		---
R/G/B/W端口耐壓 Port pressure	^VDS,MAX	---	---		9.0		V		---
DOUT 驅動能力 Driving ability	ID_OH	---	49		---		mA		DOUT接地，最大驅動電流
	ID_OL	---	-50		---		mA		DOUT接正，最大灌電流
信號輸入翻轉閥值 The signal input flip threshold	^VIH	0.7VDD			---		---		--
	^VIL	---	--		0.3VDD		---		---
PWN頻率 Frequency	^FPWM	---	1.2		---		KHZ		---
靜態功耗 Static power consumption	^IDD	---	1.0		---		mA		---

動態參數：

動態參數dynamic parameter
參數parameters	符號 Symbol	最小 Min		典型 Typical	最大 Max	單位Unit		測試條件Test condition
數據傳輸速度	fDIN	---		800	---	KHZ		占空比 67%（數據 1）
DOUT傳輸延遲	TPLH	---		---	500	ns		DIN→DOUT
	TPHL	---		---	500	ns

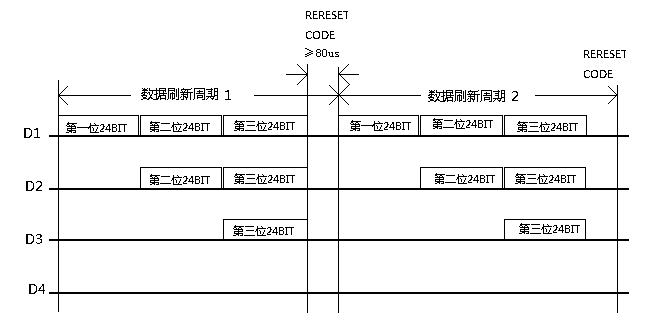

數據傳輸時間Data transmission time TH+TL=1.25μs±600ns
T0H	0 碼,高電平時間			0.3μs		±0.15μs
T1H	1 碼,高電平時間			0.9μs		±0.15μs
T0L	0 碼,低電平時間			0.9μs		±0.15μs
T1L	1 碼,低電平時間			0.3μs		±0.15μs
Trst	Reset碼,低電平時間			80μs
參數parameters
顏色 Color	波長 wavelength（nm）		發光強度 Luminous intensity(mcd)				工作電壓 working voltage(V)
紅色（Red）	620-630		400-500				2.0-2.2
綠色（Green）	515-525		800-1000				3.0-3.2
藍色（Blue）	460-470		300-400				3.0-3.2
