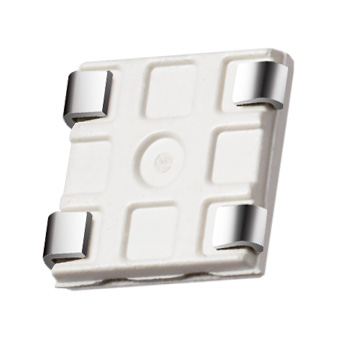

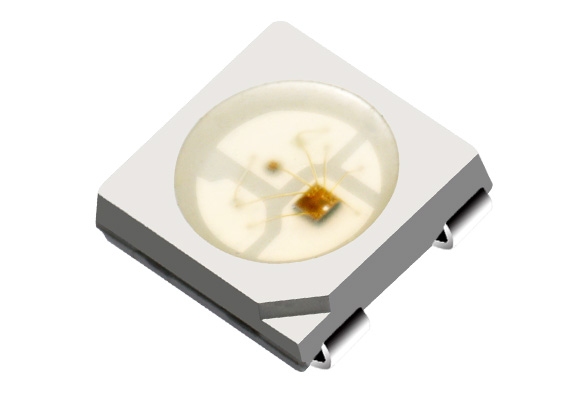

SK6812燈珠介紹：
SK6812燈珠特點：
IC內置于4PIN腳SMD5050 LED中，輸入電壓DC5V，輸出電流恒流12mA;
可實現單點單控，逐點掃描，達到RGB幻彩追逐，跑馬，漸變等變化效果；
內置數據整形電路，保證線路波形畸變不會累加；
內置上電路復位和掉電復位電路，上電不亮燈；
整形轉發強化技術，兩點間傳輸距離超過10M;
可定制黑面支架、透明膠體；
需要定制請咨詢客服，客服不在請點擊“ 燈珠批發 ”留言。

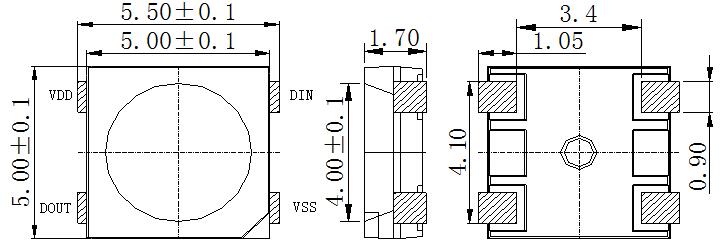

SK6812燈珠封裝尺寸：5.0mm*5.0mm*1.7mm
注：公差±0.1mm(0.004inch)除非另有說明
參數：
型號 | 發光角度 | 顏色 | 電流(mA) | 電壓(V) | 波長 | 亮度(MCD) |
PLK-6812 | 120 | 紅光 | 12 | 5 | 620-625 | 400-1000 |
120 | 綠光 | 12 | 5 | 520-525 | 1000-2500 | |
120 | 藍光 | 12 | 5 | 465-470 | 200-1000 |

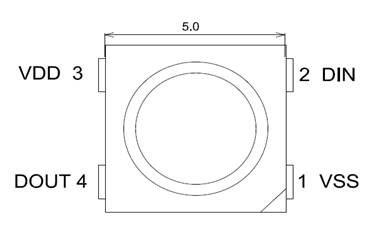

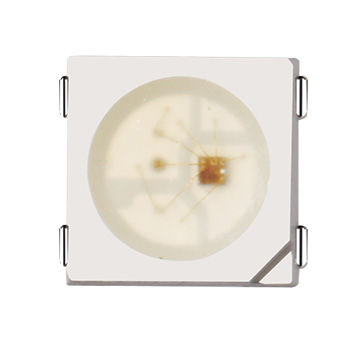

| SK6812燈珠引腳圖與引腳功能 |
 | 序號 | 符號 | 管腳名 | 功能描述 |
| 1 | VSS | 地 | 信號與電源接地 | |
| 2 | DIN | 數據輸入 | 控制數據輸入 | |
| 3 | VDD | 電源 | 供電管腳 | |
| 4 | DOUT | 數據輸出 | 控制數據信號輸出 |
| 電氣參數（極限參數：Ta=25℃；CSS=0V）： |
| 參數 | 符號 | 范圍 | 單位 |
| 輸入電壓 | VIN | +5^+24 | V |
| 邏輯輸入電壓 | VI | -0.5^VDD+5.5 | V |
| 工作溫度 | Topt | -40^+85 | ℃ |
| 儲存溫度 | Tstg | -50^+150 | ℃ |
| ESD耐壓 | CESD | 4000 | V |
| 電氣參數（如無特殊說明，Ta=-20^+70℃；VDD=4.5^5.5V;VSS=0V） |
| 參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
| 芯片內部電源電壓 | VDD | - | 5.2 | V | - | |
| R/G/B端口耐壓 | VDS;MAX | - | - | 26 | V | - |
| DOUT驅動能力 | IDOH | - | 49 | - | mA | DOUT接地，最大驅動電流 |
| IDOL | - | -50 | - | mA | DOUT接正，最大灌電流 | |
| 信號輸入翻轉閥值 | VIH | - | 3.4 | - | VDD-5.0V | |
| VIL | - | 1.6 | - | |||
| PWM頻率 | FPWM | - | 1.2 | - | KHZ | - |
| 靜態功耗 | IDD | - | 1 | - | mA | - |
| 動態參數（Ta=25℃） |
| 參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
| 數據傳輸速度 | fDIN | - | 800 | - | KHZ | 占空比67%(數據1) |
| DOUT傳輸延遲 | TPLZ | - | - | 500 | ns | DIN→DOUT |
| TPLZ | - | - | 500 | ns |
注意：這些參數只能做參考，詳細參數請咨詢客服或者點擊“ 6812燈珠 ”留言
應用場景案例：
 |  |

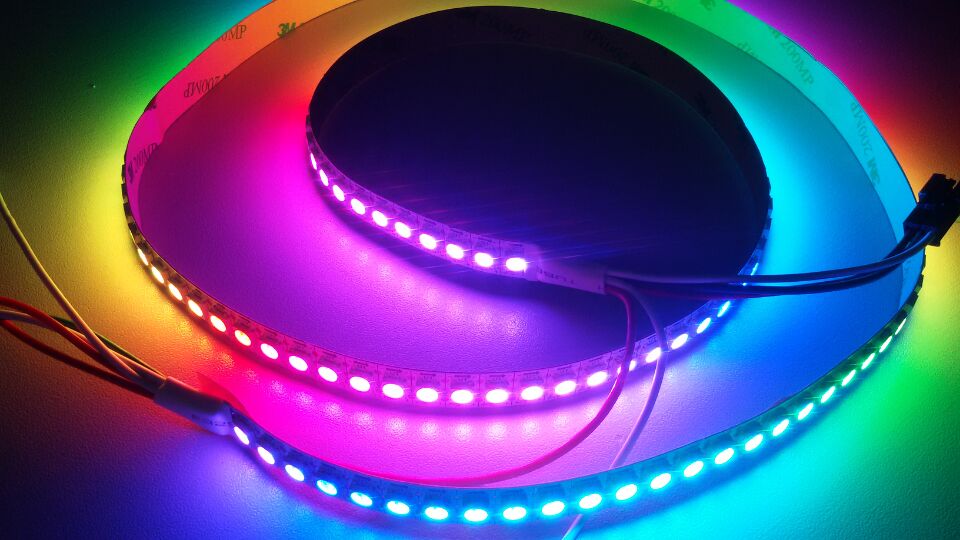

| 炫彩發光鞋 | 炫彩燈帶 |
 |  |

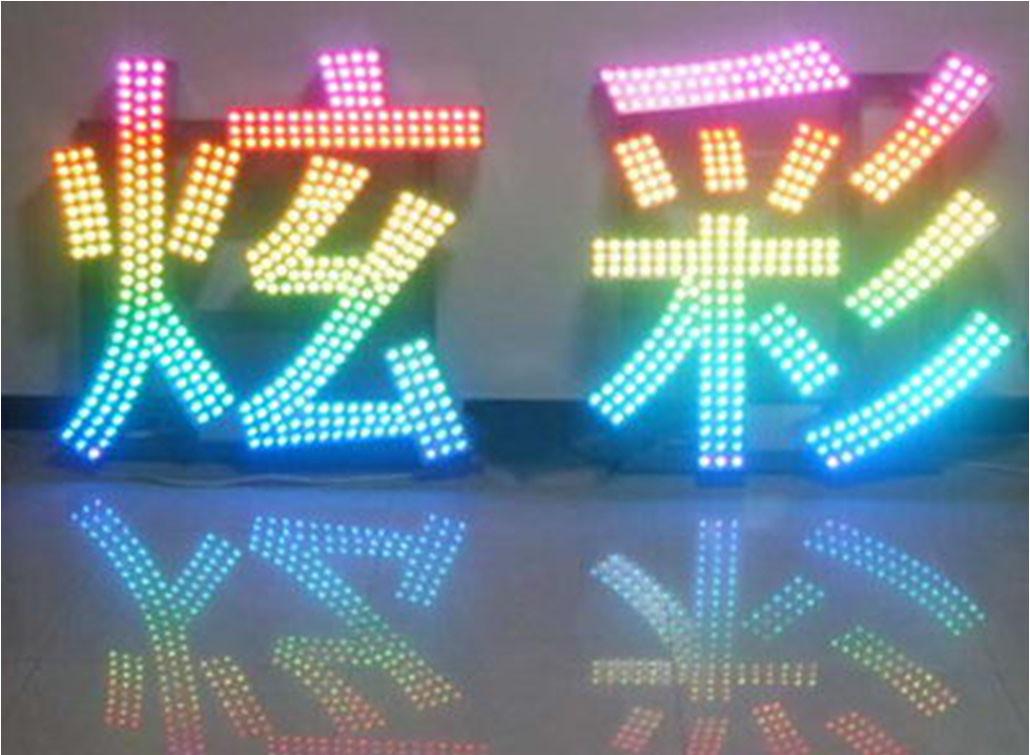

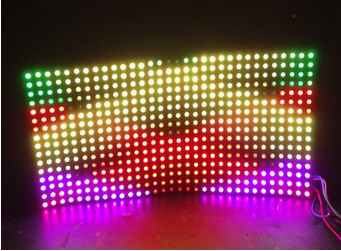

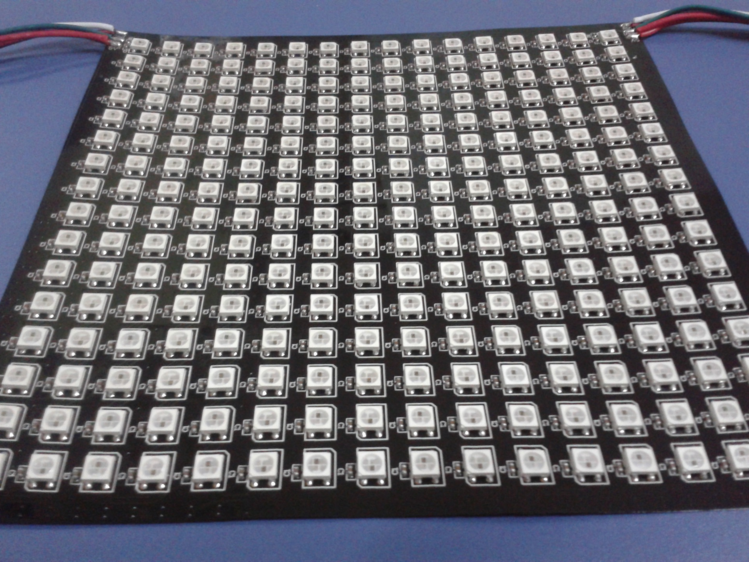

| 全彩發光字 | 全彩像素板 |
 |  |

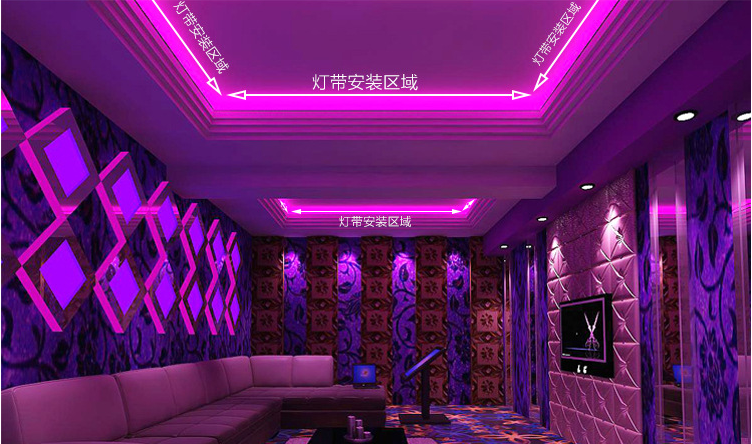

| 炫彩發光鞋 | 室內裝飾照明 |
 |  |

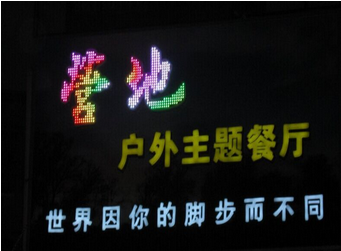

| 全彩廣告字 | 全彩像素屏 |
