SK6812燈珠是一款采用4引腳設計的內置IC控制器的幻彩燈珠，采用內置明微SK6812的IC控制器，同時封裝紅、綠、藍三基色的幻彩燈珠，SK6812燈珠由WS2812WS2812B等產品升級進化而來，因此，SK6812燈珠作為WS2812/WS2812B燈珠的升級版，是完全兼容WS2812/WS2812B的。

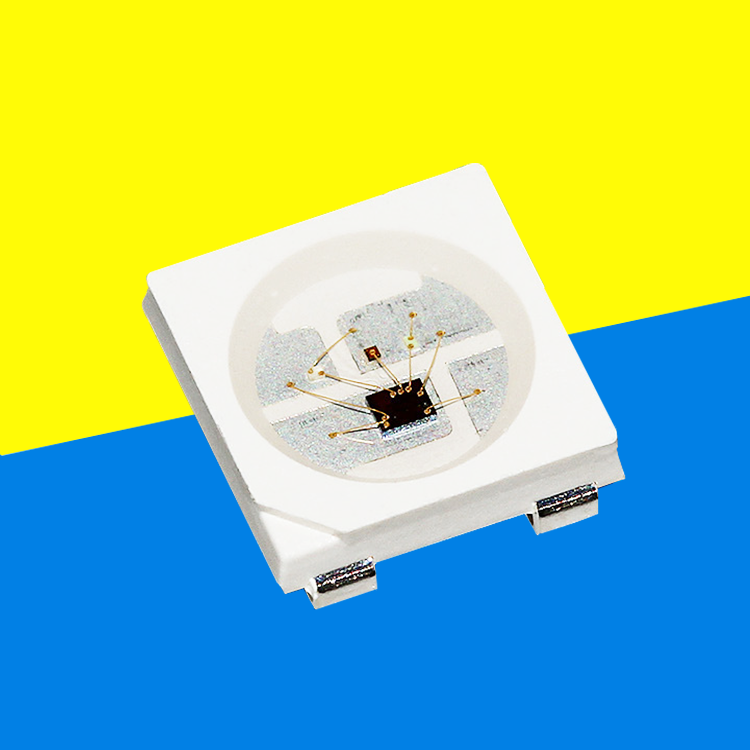

SK6812燈珠外觀
點擊圖片可以進入SK6812燈珠產品詳情頁
SK6812燈珠參數：
| 型號 | 發光角度 | 顏色 | 功率(W) | 電流(mA) | 電壓(V) | 波長 | 亮度(MCD) |
| PL-T5050ICRGB-C-C2 | 120 | 紅光 | 0.04 | 20 | 2.0-2.2 | 620-625 | 400-500 |
| 120 | 綠光 | 0.06 | 20 | 3.0-3.2 | 520-525 | 800-1000 | |
| 120 | 藍光 | 0.06 | 20 | 3.0-3.2 | 465-470 | 300-400 |
SK6812燈珠封裝尺寸：
SK6812燈珠引腳定義：
| SK6812燈珠引腳圖與引腳功能 |
 | 序號 | 符號 | 管腳名 | 功能描述 |
| 1 | VSS | 地 | 信號與電源接地 | |
| 2 | DIN | 數據輸入 | 控制數據輸入 | |
| 3 | VDD | 電源 | 供電管腳 | |
| 4 | DOUT | 數據輸出 | 控制數據信號輸出 |
| 電氣參數（極限參數：Ta=25℃；CSS=0V）： |
| 參數 | 符號 | 范圍 | 單位 |
| 輸入電壓 | VIN | +5^+24 | V |
| 邏輯輸入電壓 | VI | -0.5^VDD+5.5 | V |
| 工作溫度 | Topt | -40^+85 | ℃ |
| 儲存溫度 | Tstg | -50^+150 | ℃ |
| ESD耐壓 | CESD | 4000 | V |
| 電氣參數（如無特殊說明，Ta=-20^+70℃；VDD=4.5^5.5V;VSS=0V） |
| 參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
| 芯片內部電源電壓 | VDD | - | 5.2 | V | - | |
| R/G/B端口耐壓 | VDS;MAX | - | - | 26 | V | - |
| DOUT驅動能力 | IDOH | - | 49 | - | mA | DOUT接地，最大驅動電流 |
| IDOL | - | -50 | - | mA | DOUT接正，最大灌電流 | |
| 信號輸入翻轉閥值 | VIH | - | 3.4 | - | VDD-5.0V | |
| VIL | - | 1.6 | - | |||
| PWM頻率 | FPWM | - | 1.2 | - | KHZ | - |
| 靜態功耗 | IDD | - | 1 | - | mA | - |
| 動態參數（Ta=25℃） |
| 參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
| 數據傳輸速度 | fDIN | - | 800 | - | KHZ | 占空比67%(數據1) |
| DOUT傳輸延遲 | TPLZ | - | - | 500 | ns | DIN→DOUT |
| TPLZ | - | - | 500 | ns |
SK6812幻彩燈珠特點：
5050內置SK6812具有智能反接保護，電源反接不會損壞IC。
SK6812IC控制電路與LED點光源公用一個電源。
控制電路與RGB芯片集成在一個5050封裝的元器件中，構成一個完整的外控像素點。
內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。
內置上電復位和掉電復位電路。
每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低于400Hz/s。
串行級聯接口，能通過一根信號線完成數據的接收與解碼。
任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
當刷新速率30幀/秒時，級聯數不小于1024點。
數據發送速度可達800Kbps。
光的顏色高度一致，性價比高。
SK6812主要應用領域:
LED全彩發光字燈串,LED全彩模組， LED全彩軟燈條硬燈條,LED護欄管。
LED點光源,LED像素屏,LED異形屏，各種電子產品，電器設備跑馬燈。
● 控制電路與RGB芯片集成在一個5050封裝的元器件中，構成一個完整的外控像素點。
● 內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。
● 內置上電復位和掉電復位電路。
● 每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低于
400Hz/s。
● 串行級聯接口，能通過一根信號線完成數據的接收與解碼。
● 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
● 當刷新速率30幀/秒時，低速模式級聯數不小于512點，高速模式不小于1024點。
● 數據發送速度可達800Kbps。
● 光的顏色高度一致，性價比高。
