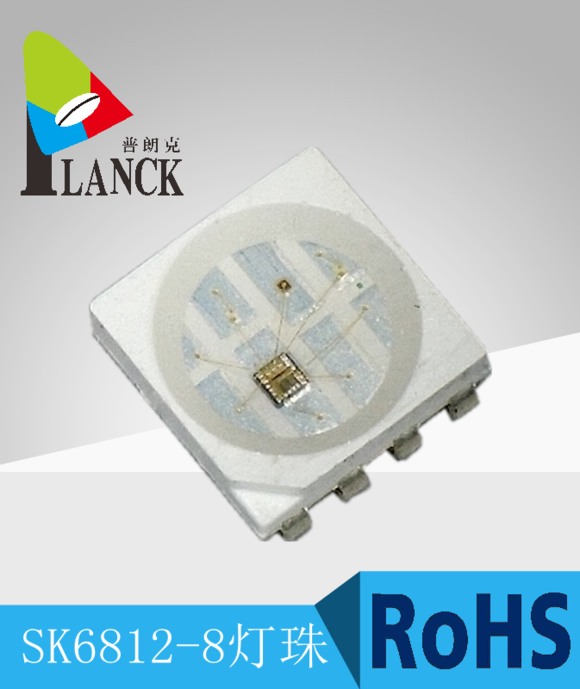

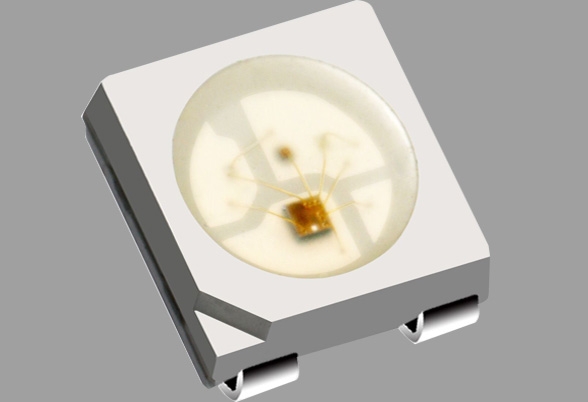

PL-T5050ICRGB-8是一款全彩新8腳貼片內置IC燈珠。該燈珠是一款全彩燈珠，內置IC封裝。采用的是5050全銅支架，有8個腳位，純金線焊接，適合一些用在多腳位的FPCB線路板，或者是一些多腳位的方案上。該燈珠最大的特點是一個燈珠可以帶動兩個普通的RGB燈珠跑馬，在產品成本上可以大大降低了成本費用。廣泛應用于跑馬燈帶產品，因?yàn)橐活wSK6812-8燈珠可以帶動2顆常規的5050RGB，所以在幻彩燈條上大大降低了燈珠物料成本。

功能特點

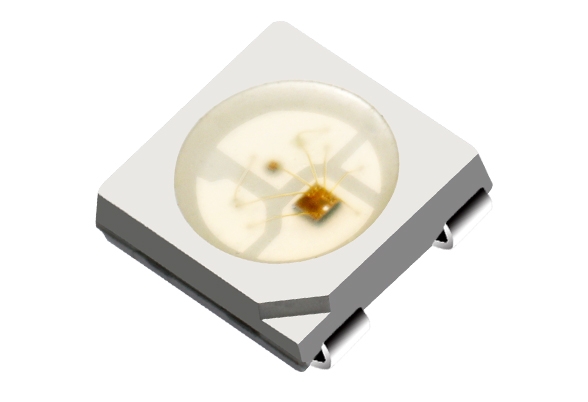

 SK1914燈珠把IC 驅動晶片與RGB 芯片集成在一個8腳5050封裝中，構成一個完整的像素點

 驅動 IC 晶片采用串行歸一碼的通訊方式

 驅動 IC 內置 5V 穩壓管，串接電阻電壓支持 DC6～24V,在此工作電壓下可帶普通 RGB 光源

 驅動 IC 固定恒流輸出 18mA，256 級 PWM 輝度可調

 內置上電復位電路，上電復位后所有寄存器初始化為零

 數據傳輸速率 800Kbps，當刷新速度 30 幀/秒時，級聯點數可以不低于 1024 個像素點, 當刷新速度 15 幀/秒時，級聯點數可以不低于 2048 個像素點

 SK1914燈珠 為串行單線雙通道傳輸支持?jǐn)帱c(diǎn)續傳功能，芯片雙通道數字接口（DIN、FDIN）可互相切換輸入，D0 腳轉發級聯的數據，做到信號不因某顆驅動異常而影響其他正常工作，提高產品穩定性。

 驅動 IC 內置信號自動整形電路，對控制器或上一個芯片傳來的可能失真的數據信號進行修正，調整為標準數據波形后再轉發給下級，使信號不隨級聯變遠而出現失真或衰減

SK6812-8外形尺寸及引腳圖（單位 mm）

SK6812-8腳功能

SK6812-8內置 LED 燈芯光電參數：

內置驅動芯片電氣及開關特性

時序特性（T0/T1 周期= 1.25μs±150ns）

程序調試應用說明

1.完整數據結構

C1、C2 為模式設置命令，各包含 24bit 數據位，每個芯片都會接收并轉發 C1、C2，其中 C1 為命令碼，C2 為檢驗反碼。

D1、D2、D3、D4、……、Dn 為各芯片的 PWM 設置命令，數據格式相同，D1 表示級聯第 1 顆芯片的顯示數據包，Dn 表示級聯第 n 顆芯片的顯示數據包，每個顯示數據包包含 24bit 數據位。

Reset 表示復位信號，高電平有效。

2.工作模式設置

SK6812-8 內置的芯片采用串行歸一碼的通訊方式。芯片接收顯示數據前需要配置正確的工作模式，選擇接收顯示數據。芯片復位開始接收 C1C2 數據，模式設置命令共有 3 種：

（1）0xFFFFFF_000000 命令為正常工作模式：

在此模式下，首次默認 DIN 接收顯示數據，芯片檢測到該端口有信號輸入則一直保持該端口接收，如果超過 300ms 未接收到數據，則切換到 FDIN 接收顯示數據，芯片檢測到該端口有信號輸入則一直保持該端口接收，如果超過 300ms 未接收到數據，則再次切換到 DIN 接收顯示數據。DIN 和 FDIN 依此循環切換，接收顯示數據。

（2）0xFFFFFA_000005 命令為 DIN 工作模式：

在此模式下，芯片只接收 DIN 端輸入的顯示數據，F(xiàn)DIN 端數據無效。（3）0xFFFFF5_00000A 命令為 FDIN 工作模式：

在此模式下，芯片只接收 FDIN 端輸入的顯示數據，DIN 端數據無效。

3、顯示數據 Dn 的數據格式

每個顯示數據包包含 8×3bit 數據位，高位先發。

G[7:0]:用于設置 OUTR 輸出的 PWM 占空比。全 0 碼為關斷，全 1 碼為占空比最大，256 級可調。

R[7:0]:用于設置 OUTG 輸出的 PWM 占空比。全 0 碼為關斷，全 1 碼為占空比最大，256 級可調

B[7:0]:用于設置 OUTB 輸出的 PWM 占空比。全 0 碼為關斷，全 1 碼為占空比最大，256 級可調。

5、數據接收和轉發

其中 S1 為控制器 Di 端口發送的數據，S2、S3、S4 為級聯芯片轉發的數據?？刂破?Di 和 Fi2 端口數據結構：C1C2D1D2D3D4……Dn；控制器 Fi 端口數據結構：C1C2DxD1D2D3……Dn；

其中，Dx 為任意 24bit 數據位。

芯片級聯和數據傳輸并轉發過程如下：控制器發送數據 S1，芯片 1 接收 C1 和 C2 進行校驗，如果命令正確，則轉發 C1 和 C2，同時吸收 D1，如果此時沒有 Reset 復位信號，芯片 1 將一直轉發控制器繼續發來的數據；芯片 2 也接收 C1 和 C2 進行校驗，如果命令正確，則轉發 C1 和 C2，同時吸收 D2，如果此時沒有 Reset 復位信號，芯片 2 將一直轉發芯片 1 繼續發來的數據。依此類推，直到控制器發送 Reset 復位信號，所有芯片將會復位并把各自接收到的 24bit 顯示數據解碼后控制 OUT 端口輸出，完成一個數據刷新周期，芯片又回到接收準備狀態。Reset 高電平有效，保持高電平時間大于 200μ s，芯片復位。

芯片采用自動整形轉發技術，信號不會失真衰減，使得該芯片的級聯個數不受信號傳送的限制，僅僅受限刷屏速度要求。并且對于所有級聯在一起的芯片，數據傳輸?shù)闹芷谑且恢碌摹?/span>

SK6812-8 典型應用電路

常規開關電源還有 DC24V，當為 24V 供電時可以做到帶 5 顆或 6 顆普通，原理圖可參考 DC12V 應用，只是通道電阻需要相應變更合適阻值即可。

為防止產品在測試時帶電插拔產生的瞬間高壓導致芯片信號輸入輸出引腳損壞，應該在信號輸入及輸出腳串接 100Ω 保護電阻。此外，圖中各芯片的 104 退耦電容不可缺少，且走線到芯片的 VDD 和 GND 腳應盡量短，以達到最佳的退耦效果，穩定芯片工作。
