SK6812智 能 外 控 集 成 LED 光 源

SK6812燈珠是ws2812的升級版本，5050燈珠全彩RGB燈珠內置IC控制器，明微6812.

產品概述:

產品詳情請點擊：SK6812燈珠詳情

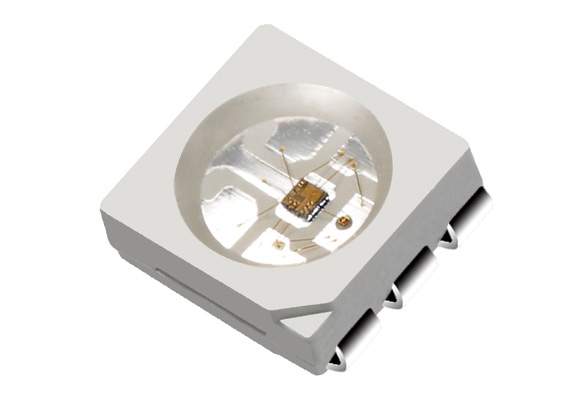

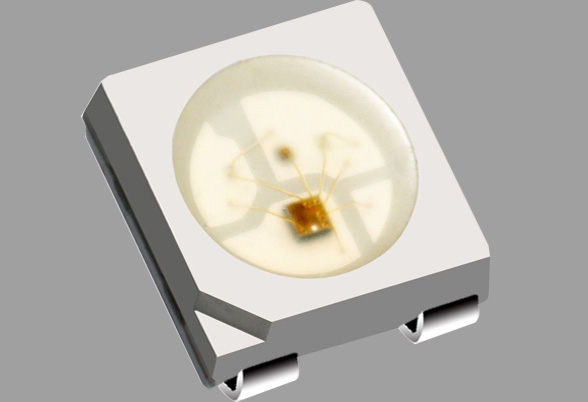

SK6812是一個集控制電路與發光電路于一體的智能外控LED光源。其外型與一個5050LED燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數 字接口數據鎖存信號整形放大驅動電路，電源穩壓電路，內置恒流電路，高精度RC振蕩器，輸出驅動采用zhuanliPWM技術，有效保證了像素點內光的顏色高一致性。

數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制 器傳輸過來的數據，首先送過來的24bit數據被第一個像素點提取后，送到像素點內 部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉 發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點 采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信 號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超 長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。

主要應用領域:

● LED全彩發光字燈串,LED全彩模組,LED幻彩軟硬燈條,LED護欄管，LED外觀/情景照明

● LED點光源,LED像素屏,LED異形屏,各種電子產品,電器設備跑馬燈。

特性說明:

● Top SMD內部集成高質量外控單線串行級聯恒流IC；

● 控制電路與RGB芯片集成在SMD 5050元器件中，構成一個完整的外控像素點,混色效果均勻且一致性高。

● 內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

● 內置上電復位和掉電復位電路，上電不亮燈；

● 灰度調節電路（256級灰度可調），

● 紅光驅動特殊處理，配色更均衡，

● 單線數據傳輸，可無限級聯。

● 整形轉發強化技術，兩點間傳輸距離超過10M.

● 數據傳輸頻率可達800Kbps， 當刷新速率30幀/秒時，級聯數不小于1024點。

● 內置電源反接保護模塊，電源反接不會損壞IC.

產品機械尺寸（單位mm）:

SK6812機械尺寸

機械尺寸與引腳圖（單位mm）:

?SK6812腳位定義

5050內置SK6812燈珠參數：

1.【產 品 名 稱】：5050內置SK6812燈珠，WS2812完全升級版

2.【電       壓】：5V

3.【電       流】：60MA

4.【功       率】：0.2W

5.【亮       度】：R：400-500MCD,G:1000-1500MCD,B:300-400MCD

6.【波       段】：R:620-625NM;G:520-522.5NM;B：467.5-470NM

7.【I C 型 號 】：SK6812（兼容WS2812B,WS2812，WS2811）

8.【壽       命】：＞50，000個小時

二、產品的主要原材料

1.【芯       片】：CREE芯片（科銳芯片）/三安芯片/晶元芯片

2.【焊線材料】：99.99%純金線

3.【膠      水】：德邦

4.【支       架】：高導熱全銅鍍銀支架

三、產品的主要特點和優勢

1.更強大的功能，抗干擾能力更強，傳輸速率更快

2.低衰減：公司采用進口最優質材料,加上先進的封裝工藝,產品的衰減能控制在千分之二以內.

3.混光一致性好

4.壽命長：產品采用優質的材料封裝,良好的散熱效果,產品壽命可以在50000個小時以上.

5.性價比最高：本產品亮度最高、質量最好，屬于高端產品的代表，但價格是中端產品相當，是性價比最高產品。

四、產品的主要應用

1．舞臺燈,戶內外裝飾燈條，軟燈條，發光鞋、硬燈條，幻彩燈條等，應用領域非常廣
